本篇diy， 难度1.0, 脏，累系数10.0, 钻屋顶， 爬subfloor， 一天下来， 灰头土脸， 老婆儿子看着我笑不停啊。
估计只有大家的浮云， 能抚平我的创伤。
言归正传， 自从偶尔有小动物来后院拉粑粑， 我就想装一套监控系统。 后来有一次，大半夜车库的感应灯突然亮了，估计也没什么事，无非就是小动物，或者邻居出来。 车库门的感应灯有时候能感应到邻居家门口的活动， 我根本没放心上， 无奈我家领导非把我叫起来去查看， 半夜起来冷呵呵的，还有点小怕， 至此，安装一套监控提上日程。
考虑到手机浏览速度，本地售后什么的， 没考虑国内那些牌子， 本地的，当然首选swann。 纠结于模拟的还是ip based好久。 模拟的， 分辨率最高就到1080P了 (1920*1080), 分辨率再往上就得是用ip的 nvr了。 网线poe 应该也很稳定了， 关键是要用好的网线， 而且最好不能裸露。 我选的是dvr， 传统的bnc cable， 因为电源供应是单独一条线（和信号线是粘在一起的）， 应该更稳定。 其实关键还是钱包决定选择了， 我这套1080p dvr， 配了8个1080 摄像头 全部下来 $680， 如果是nvr， 估计至少1千了， 好点的估计过2千。 老房子， 咱又是穷屌丝一枚， 差不多就行了。

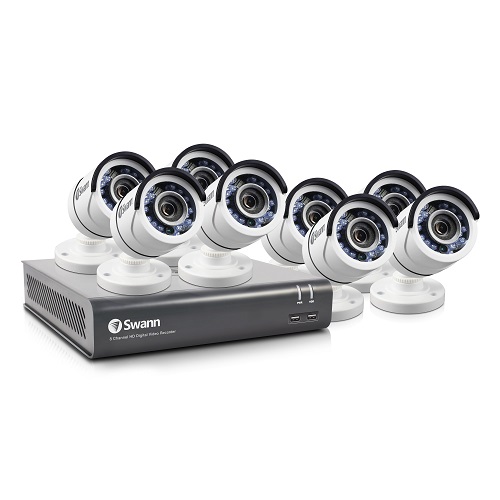

系统是这个样子

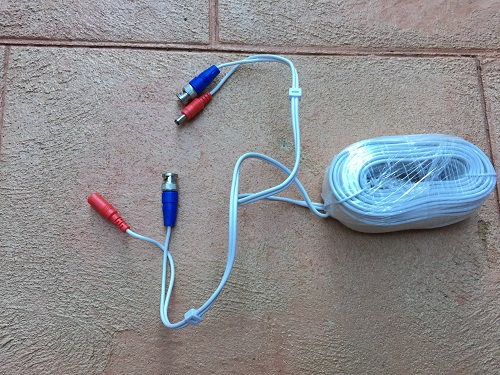

BNC cable，
这cable带两个头， 一个是信号，一个电源，

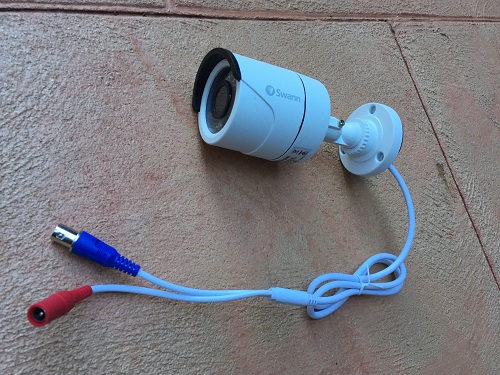

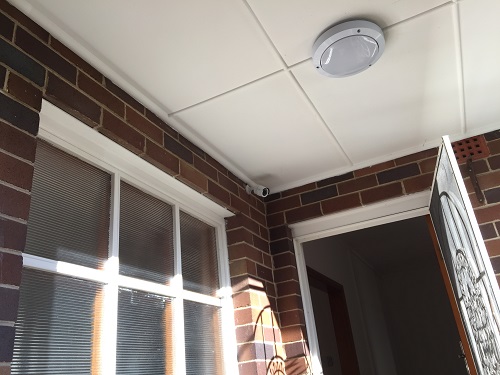

摄像头长这样，
这cable两个头， 一个信号， 一个电源， 信号的那个， 比电视天线头还粗一点， 穿线的时候， 哭心都有。

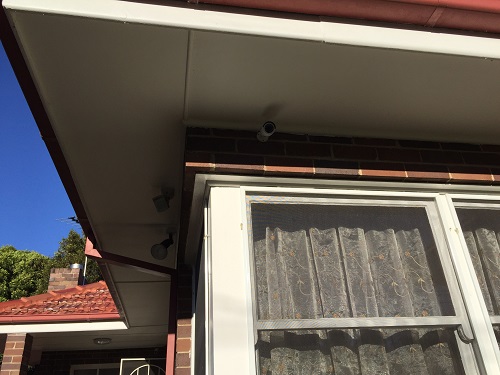

我的做法是沿着房檐内边沿， 斜向上打洞， 线先进到eave里面， 然后顺着rafter进屋顶。
房檐里灰尘大， 把接口用电工绝缘胶布包好。

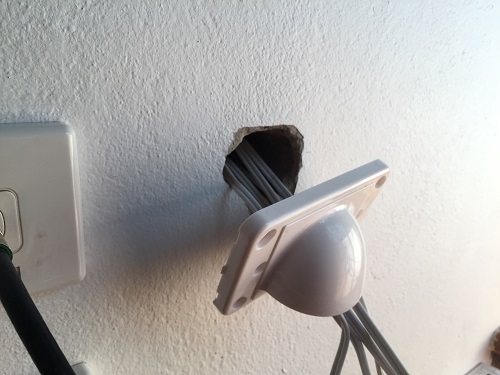

从屋顶里走到放置主机的地方， 沿着双砖墙的cavity 下去， 进入到屋内。

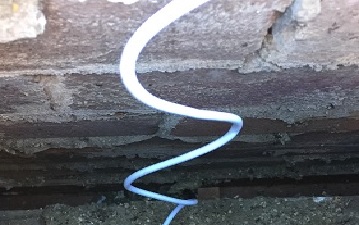

这里穿线也没什么太多的技巧， 记得内砖墙打洞的时候，要斜着向上方向打洞， 这样黄舌头才能穿上去。 黄舌头穿到屋顶， 把屋顶里的线绑在黄舌头上， 向下拉出来即可。 这里的难度就在于双砖墙的cavity很小。

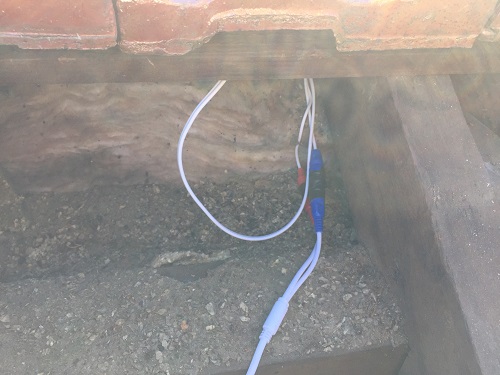

我们看外砖墙砌砖, 砖缝都整整齐齐， 内墙里， 水泥都挤出来了， 工人肯定不会给你挂掉， cavity的两面墙之间到处都是挤出来的砖缝水泥， 穿黄舌头累死， 我有一个摄像头放在车库门口， 线是先经过deck底下，进入到subfloor， 再进到cavity， 向上走到洞口， 再横着出来， 在subfloor里，先把bnc线绑到黄舌头上， 送到屋顶， 然后黄舌头从客厅再穿到屋顶，绑住cable拉回到客厅。
从subfloor往屋顶穿黄舌头和bnc线的时候， 我几乎都绝望了， 差点就直接在地板上打个洞，穿线出来了。

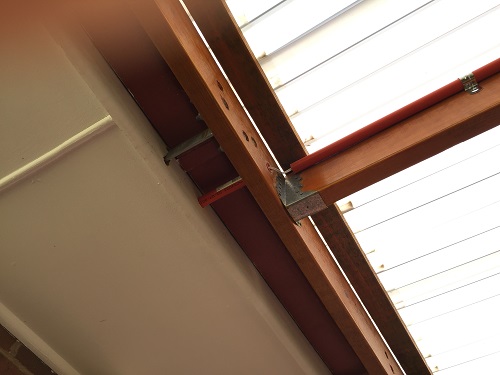

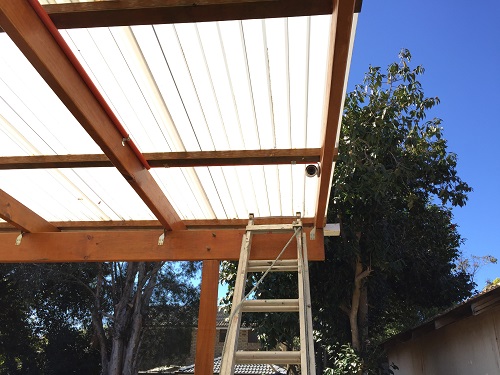

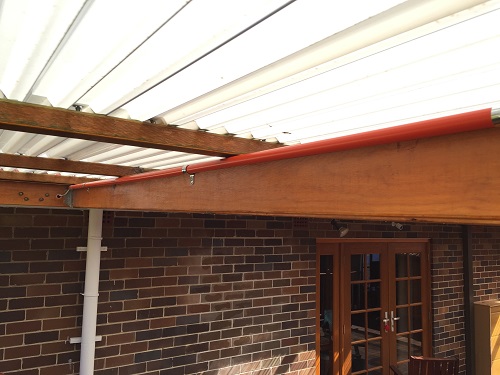

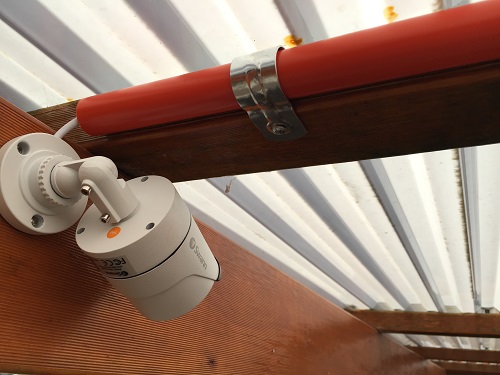

不在房檐底下部分， 走线我都是用个管子套着， 有一个摄像头放在遮阳篷上， 对着房子侧面的过道， 特意买了这个颜色的管子
放在这里对着过道，而没放到房子墙上， 就是想能把过道多照一点， 而且有木头挡着， 照不到邻居家， 省得他们烦恼， 站在邻居院子里， 他们根本看不到这个摄像头。
但是放到这里，有个很大的问题， 下文详述。

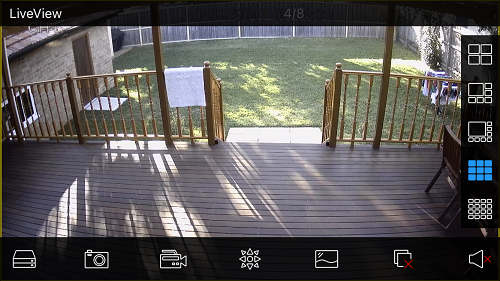

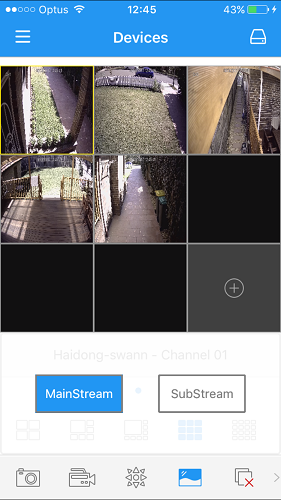

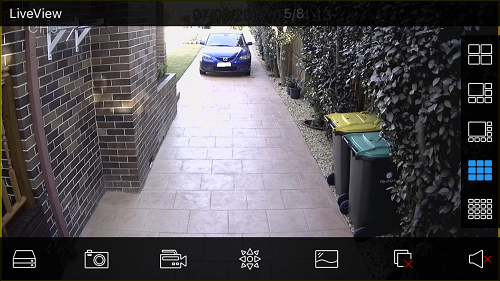

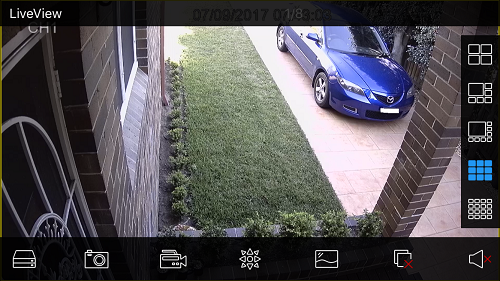

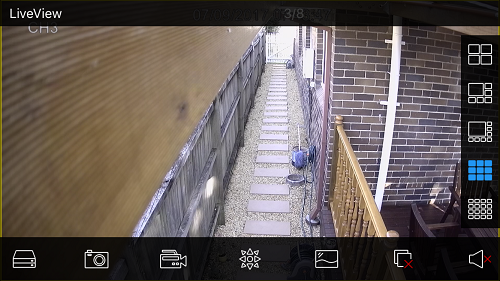

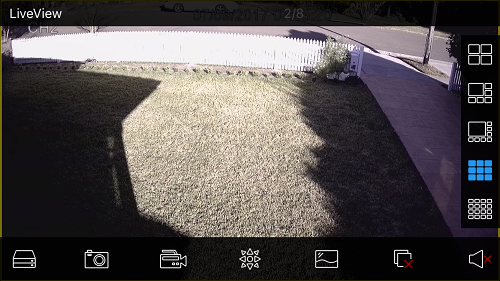

效果我觉得1080应该足够了， 这些都在手机上看的， 如果用电脑，或者接电视上看， 更清楚。

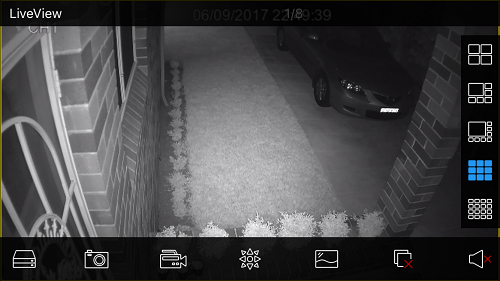

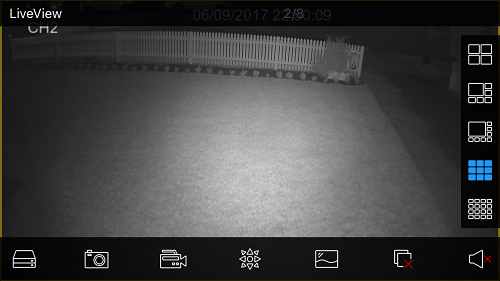

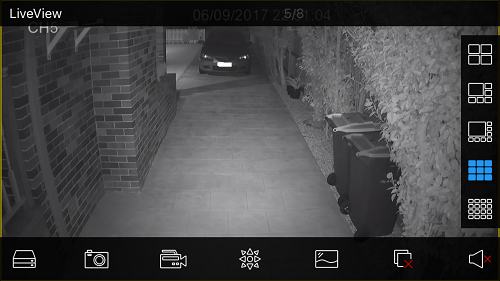

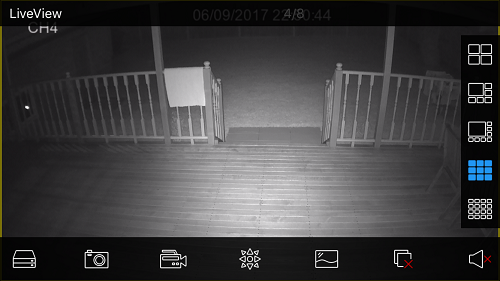

晚上效果也还可以

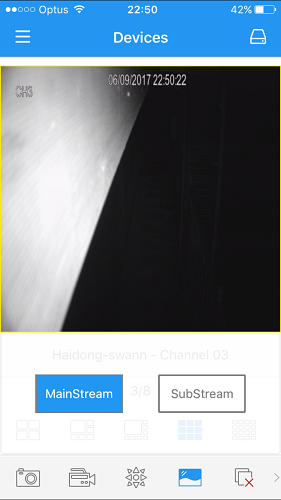

大家看到问题了吧，就是放在遮阳篷上的摄像头， 晚上估计红外有一半都是浪费在那块木头上了， 过道上照不到多少， 所以过道晚上看不清， 其他地方还都不错。 照片是晚上十点半取的， 外面乌漆墨黑的， 照片上看， 如果有人， 如果是熟人， 应该能看出来。

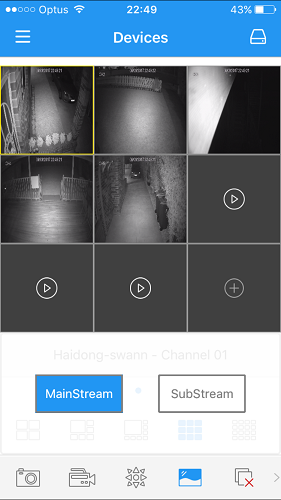

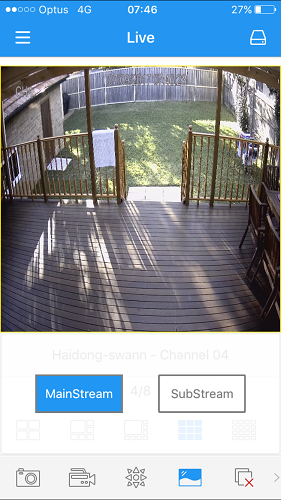

画面如果是手机竖屏看， 照片变形严重， 如果横屏的话， 比例看着就很舒服了， 看看这张竖屏的， deck整个都是卷起来的。

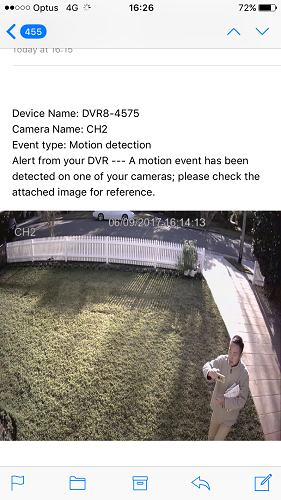

功能还没来得及仔细研究， 试了下motion dection， 我自己溜达到摄像头前面想照相， 立马给我发了个email， 还附了一个图片。
